棒球手套怎么戴王俊凯 www.qvfctd.com.cn 無論室內、戶外、天花、墻面……越來越多的場合使用了透光膜、亞克力板等透光的材料,對這些材料,怎么照明才好呢?

無論室內、戶外、天花、墻面……越來越多的場合使用了透光膜、亞克力板等透光的材料,對這些材料,怎么照明才好呢?

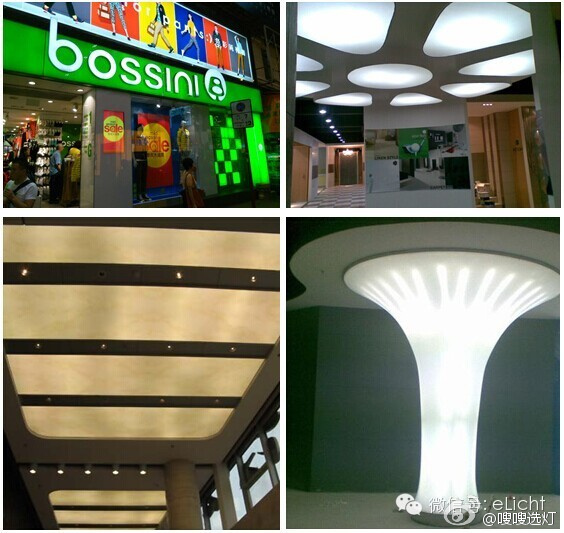

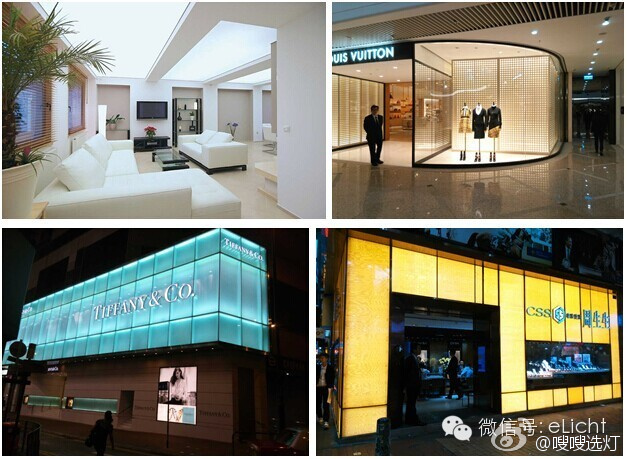

我們先看一組圖片:

三分鐘掌握透光材料的照明設計手法

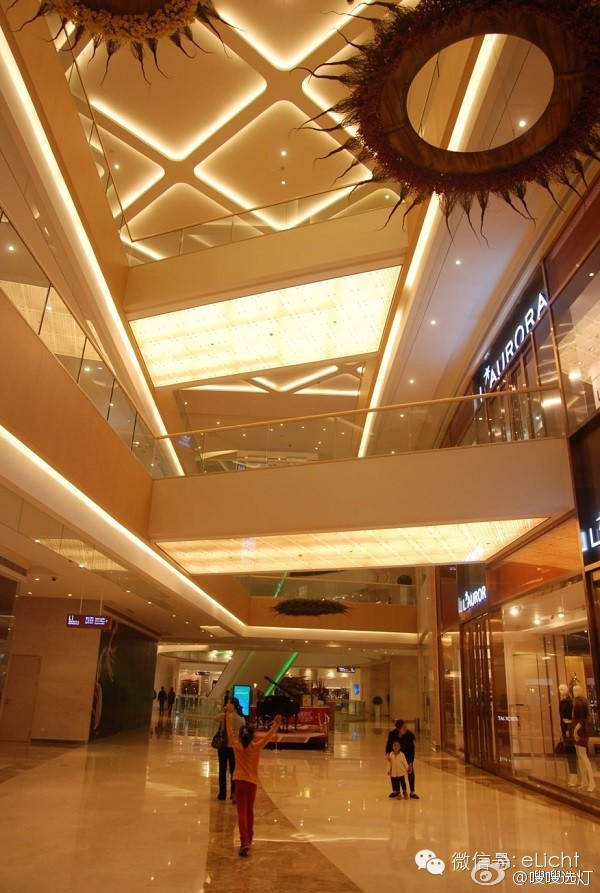

圖:透光膜、透光板板材料照明應用成功的栗子。照明效果均勻、亮度合適。

但是你zao嗎?大部分設計師因為缺少經驗,又懶得做實驗,往往處理不好這個問題。

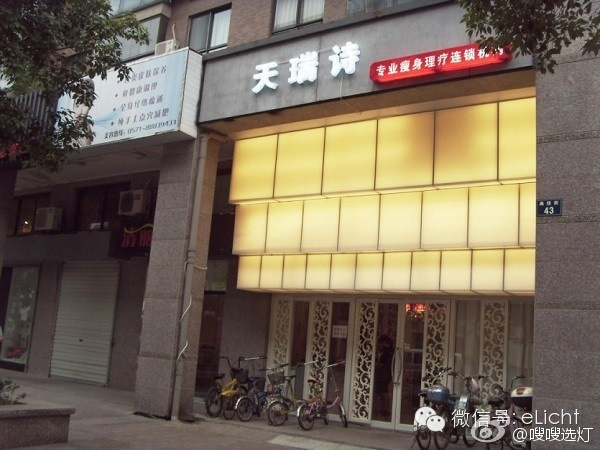

于是,就變成了下面這個樣紙。請自行尋找各張圖中的問題:

三分鐘掌握透光材料的照明設計手法


圖:透光材料照明的常見問題:燈管條紋、不均勻、過曝……

如何避免這些問題?透光膜廠家表示有話要講,他們給出了這樣的燈具布置建議:

對于軟膜天花中燈管數量大小的布置,一般根據燈管的深度和寬度確定,一般25-35公分一根燈管。軟膜天花中需要布置燈管的數量要根據客戶對光線強度的要求和吊頂施工條件來定。

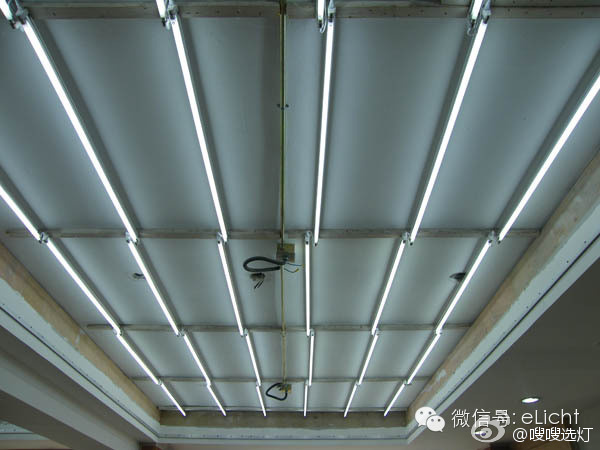

大概就是下圖這樣:使用T5熒光燈,間距35cm左右布置。然后再蒙一層透光膜。

三分鐘掌握透光材料的照明設計手法


這種建議做法,真的就是“萬能公式”了嗎?

想要搞清楚這個問題,我們還得從頭說起:long long ago,山上有座廟,廟里有個老和尚和一個小和尚,老和尚跟小和尚說......

要想把透光材料的照明做好,首先要了解透光材料的類型:

a、透明

b、半透明

c、基本不透明

d、完全不透明(小和尚:師傅,介還算透光材料嗎?老和尚:大人說話,小孩紙別擦嘴?。?/span>

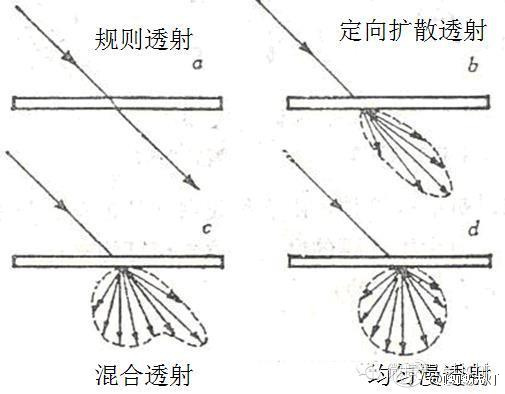

他們對光的透射情況不同:

三分鐘掌握透光材料的照明設計手法

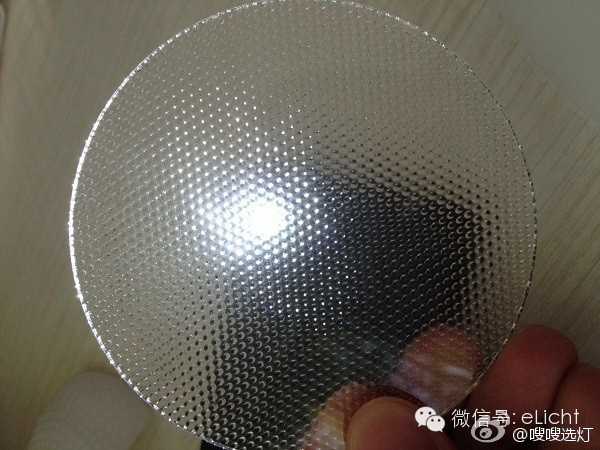

a、b兩類是透明或半透明材料,例如透明亞克力、輕磨砂玻璃。透過它看光源時,能看見后面的明顯“光點”:

三分鐘掌握透光材料的照明設計手法


c、d兩類是不透明但透光的材料,呈乳白色,例如張拉膜、乳白亞克力板。透過它看光源時,看不見光源的光點,只能看到材料被“照亮”的效果:


三分鐘掌握透光材料的照明設計手法

現在問題來了:對這些不同的材料照明,應該如何選擇、布置燈具呢?

我們總結了幾種照明方法:

1 、后洗墻式照明

三分鐘掌握透光材料的照明設計手法

三分鐘掌握透光材料的照明設計手法

圖:后洗墻式照明的栗子。

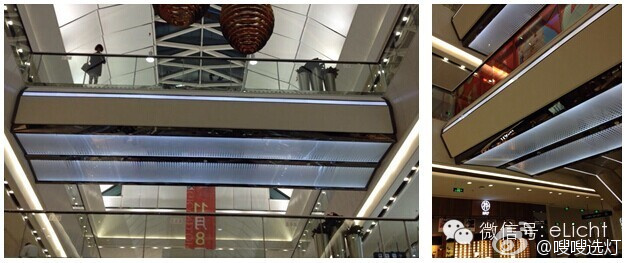

2 、前洗墻式照明


背光燈箱式照明

背光燈箱式照明

背光燈箱式照明


圖:前洗墻式照明的兩個栗子(當然,下面C&U這個……明顯選錯了配光。用寬光束的配光,就會變成這樣。各位引以為戒。)

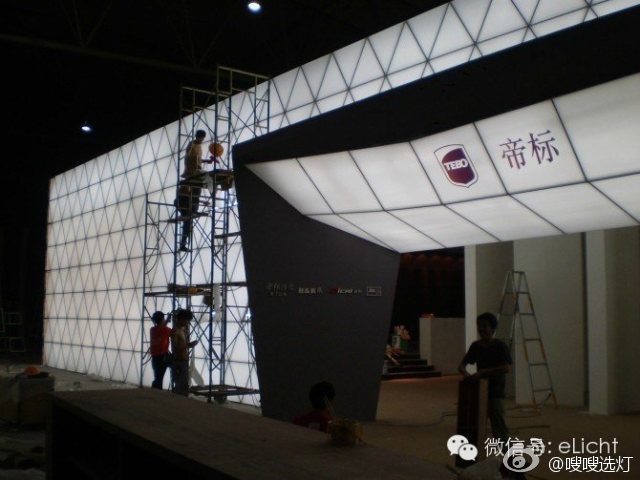

3 、背光燈箱式照明


背光燈箱式照明

背光燈箱式照明


圖:背光燈箱式照明。但是,燈管間距過大造成了條紋現象。解決方法1:加密燈管,但又會造成亮度過高的后果。所以,我們建議解決方法2:采用小功率LED模組密布,即實現均勻照明,又不至于亮度過高。

當然,還要考慮燈具檢修的問題,壞燈也是保不齊的事。別以為燈亮了,設計費拿走了就萬事大吉,不考慮后期使用維護的設計不是好設計。例如下圖,找找看,哪個地方壞了燈?

背光燈箱式照明


圖:設計時要充分考慮燈具檢修的問題。

如果你的透光膜是一塊塊可以拆卸的,那檢修就容易很多了。

背光燈箱式照明


圖:單個??榭剎鸚兜謀徹獾葡?,檢修方便。

方法明白了,但一定就能做對了嗎?

再舉兩個栗子,下圖是燈箱背光式照明方法,使用燈管密布,亮度奇高無比……

背光燈箱式照明


圖:為了達到均勻效果,燈管給我往上鋪!也是挺拼的。但是,亮度奇高無比。能耗?呵呵。

下面是內洗墻式照明,不需要太高的亮度,這樣做就對了??湊彰鞣絞驕禿?,請自動忽略錯誤的光色 ……

背光燈箱式照明


圖:效果比較均勻,亮度又不過高的內洗墻式照明。請自動忽略錯誤的光色。

以上感謝LEDil光學,無償提供實驗材料樣品及案例圖片。也是好樣兒的。

師傅,我知道要“按需要的亮度選擇燈具光通量”?但是怎么選???

燈具光通量

你可以用軟件模擬??!據說,人類進化的原因是因為人會使用工具

師傅,要不要這么毒舌啊...

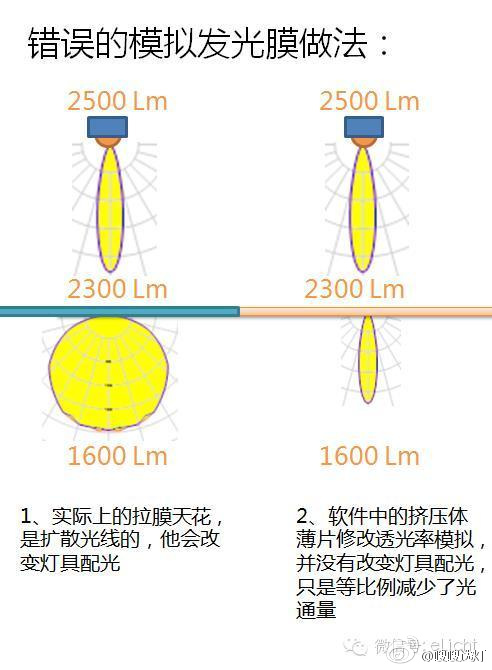

DIALux evo模擬發光膜的錯誤做法

圖:DIALux evo模擬發光膜的錯誤做法。

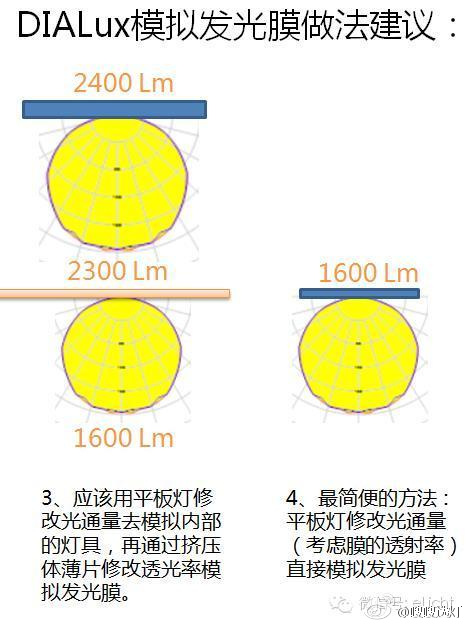

DIALux evo模擬發光膜的建議做法

圖:DIALux evo模擬發光膜的建議做法。

那么還不趕緊去嗖嗖選燈下載一款燈具的IES文件用猴賽雷的DIAlux evo 高效燈光模擬工具驗證去
